配電箱是數據中的海量參數，一般構成低壓森林根據電氣接線，需要開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉的金屬柜或屏內，形成低壓配電箱。在正常運行期間，電路可以通過手動或自動開關打開或關閉

配電箱體積小、安裝簡單，技術性能特殊、固定位置，獨特的配置功能、不受場地限制，具有普遍適用運行穩定可靠空間利用率高占地少環保效果好的特點

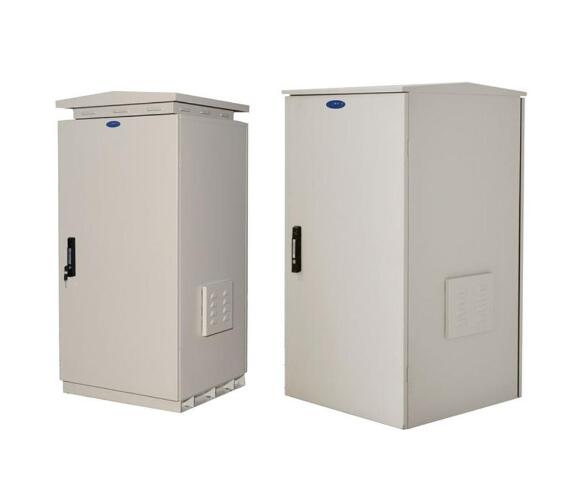

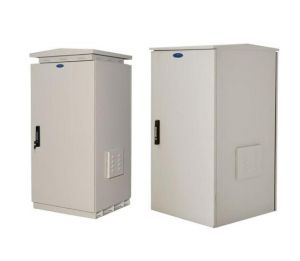

配電箱

配電箱是指揮供電線路中各種元件合理分配電力的控制中心，是可靠接收上級電源和正確饋出負載電力的控制環節，也是獲得用戶對供電質量滿意的關鍵。提高配電箱的運行可靠性是創建優質工程的目標。

配電箱的用途：電能的合理分配便于電路的分合閘操作。它具有高水平的安全保護，并能直接顯示電路的通斷狀態。

常用的配電箱有木制和金屬制的因為金屬配電箱的防護等級更高，所以金屬配電箱用的更多。

按結構特征和用途分類：

1）固定面板開關設備，通常稱為配電盤或配電板。是開放式開關柜，帶面板蓋，正面有保護作用，背面和側面仍可觸及帶電部分，防護等級低只能用于對供電連續性和可靠性要求不高的工礦企業，可用于配電室集中供電。2）防護式（即封閉式）開關柜是指除安裝面外四面封閉的低壓開關柜。這種柜子的開關、保護監視和控制等電氣元件全部安裝在由鋼或絕緣材料制成的封閉外殼內，可以可靠地安裝在墻上或墻上。柜內各回路可以不采取隔離措施隔離，也可以用接地金屬板或絕緣板隔離。通常，門與主開關操作機械聯鎖。此外，還有保護性臺式開關設備（即控制臺），面板配有控制裝置、測量、信號等電器。保護開關設備主要用作工藝現場的配電裝置。3）抽屜式開關柜。這種開關柜采用鋼板制成的封閉外殼，進線和出線回路的電氣元件全部安裝在可抽拉的抽屜內，構成一個能完成某一類供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分離，以形成總線、功能單元和電纜三個區域。各功能單元之間也有隔離措施。抽屜式開關設備可靠性高、安全性和互換性是比較先進的開關柜，大部分開關柜都是指抽屜式開關柜。適用于對供電可靠性要求高的工礦企業、高層建筑，作為集控集散中心。4）動力、照明配電控制箱。多為封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。主要用作工礦企業生產現場的配電裝置。

配電箱結構有兩種類型

1、焊接結構：只需切割鈑金零件、折彎、開孔，然后將它們焊接在一起。

2、拼裝結構：鈑金零件分別加工，每個零件加工后，用螺絲和三通組裝鎖緊外觀美觀，操作簡單，可以節省大量運輸成本。

配電箱和配電柜、配電盤、配電屏、電氣柜等是集中安裝的交換機、成套儀器和其他設備。

配電箱是根據電氣接線要求進行開關的設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉的金屬柜或屏內，形成低壓配電箱。在正常運行期間，電路可以通過手動或自動開關打開或關閉。在出現故障或異常操作的情況下，借助保護裝置切斷電路或發出警報。通過測量儀器，可以顯示運行中的各種參數，并可以調整一些電氣參數，以提示或信號通知與正常工作條件的偏差。

原因

1．1環境溫度對低壓電器的影響引起的故障

配電箱內的低壓電器由保險絲組成、交流接觸器、剩余電流動作保護器、電容器和儀表等。環境空氣溫度的上限不超過40℃；24小時的平均環境氣溫不應超過35℃；環境空氣溫度的下限不低于-5℃或-25℃。

農網改造的配電箱在室外運行，不僅陽光直射產生高溫，運行中也會產生熱量所以在炎熱的夏季，箱內溫度會達到60℃以上，大大超過這些電器規定的環境溫度

1．2產品質量引起的故障

在農網改造中，由于當時需要大量的配電箱、建設周期短，配電箱廠需要大量低壓電器，導致對產品質量要求不嚴的現象，導致部分產品投產不久就出現故障。例如，一些型號的交流接觸器可以 配電箱投入運行后不久，接觸器的合閘線圈燒壞，不能運行。

1．3配電箱內電器選擇不當引起的故障

由于制造時交流接觸器容量選擇不當，將容量相同的交流接觸器安裝在不同的出線回路中，沒有考慮到三相負荷的不平衡，導致部分出線接觸器的電流等級無法在正常選型的基礎上提高一個電流等級

改進

2．1對于配電變壓器，容量為100千伏·對于A及以上的配電箱，應考慮在箱內冷卻窗側壁安裝溫控繼電器（JU-3型或JU-4超小型溫度繼電器）軸流風扇安裝在控制電板左上方的箱體上，當箱體內的溫度達到一定值時（如40℃）能自動啟動排氣扇，強行排出熱量使箱體散熱。

2．2保護電路用于防止配電箱電源外部電路故障。選擇小型智能缺相保護器，比如DA88CM-II型電機斷相保護模塊(上海產品)安裝在配電箱內，防止因低壓斷相運行燒壞電機。

2．3改進原配電箱低壓電容器組的接線方式，將其安裝位置由交流接觸器上的樁頭改為配電箱低壓進線與電表之間的連接。為防止計量裝置在運行過程中因缺相或電容器回路中的電容器損壞而導致計量不準確。此外，電容器型號應為BSMJ系列產品，以確保元件質量可靠、安全運行。

2．4如果新立柱配有電臺支架，在制作配電箱外殼時，可選用厚度為2 mm的不銹鋼板，配電箱尺寸可適當放大（JP4用于農業改革項目—100/在3W型的基礎上，原箱體的寬度尺寸增加了約100 mm，即由680 mm變為7803356 mm。改進后的配電箱外形尺寸如下：1300 毫米×780 毫米×500 毫米），以增加每個分支機構的出線數量、出線與箱殼之間的電氣安全距離有利于農電工的操作維護和焊件的更換，還可以散熱。

2．5選擇節能型交流接觸器（類似于CJ20SI型）產品，并注意交流接觸器線圈的電壓與所選作為電流動作保護器的相應端子相連接，并注意正確的負載匹配。選擇交流接觸器時，應選擇絕緣等級為A級及以上的產品，且必須保證主電路觸點的額定電流大于或等于被控線路的負荷電流。接觸器電磁線圈的額定電壓為380V或220 V

2．6剩余電流動作保護器的選擇。必須根據GB 6829《剩余電流動作保護器的一般要求》標準進行選擇、通過中國電工產品認證委員會認證的產品。你可以選擇像LJM這樣的城市（J）系列節電型、是一種低靈敏度的延時保護器。保護器裝置的方式應符合國家GB13955-2005《剩余電流動作保護裝置的安裝和運行》標準。漏電保護器的分斷時間，當漏電電流為額定漏電電流時，其動作時間不應大于0.s。

2．7配電箱的進出線應為低壓電纜，電纜的選擇應符合技術要求。例如30kVA、50kVA變壓器配電箱進線采用VV22-35×4電纜，同規格VLV22分支出線-35×4電纜；80kVA、100kVA變壓器配電箱進線分別采用VV22-50×4、VV22-VLV22分別用于70×4電纜和分支出線-50×4、VLV22-70×4電纜，用銅鋁接線鼻子壓接后，用螺栓與配電箱內的接線樁頭連接。

2．8熔斷器（RT、NT型）的選用。配電變壓器低壓側總過流保護熔斷器的額定電流應大于配電變壓器低壓側的額定電流，一般為額定電流的1.5倍，熔體的額定電流應根據變壓器允許的過載倍數和熔斷器特性確定。出口回路過流保護熔斷器熔體的額定電流不應大于總過流保護熔斷器的額定電流熔體的額定電流應根據電路的正常最大負載電流選擇，并應避免正常峰值電流。

2．為了分析農村低壓電網的無功功率，在箱內安裝了DTS（X）系列的有功、無功二合一多功能電度表（安裝在儀表的儀表盤側面），用于更換原安裝的三只單相電能表（DD862系列儀表）以便在線監控負載。

家用供配電系統中的配電柜種類繁多，其柜體結構﹑技術參數不一樣。在以下因素的影響下，設計好的圖紙往往需要修改甚至重新設計，這不僅影響了供配電系統的施工計劃，也給配電柜生產廠家按時保質完成配電柜的生產帶來了一定的麻煩。

影響設計圖紙變更的因素如下

1.配電柜廠家推薦自己的產品，不一定適合用戶。

2.設計院不 對一些新推出的櫥柜不太了解，只是根據用戶的要求進行設計。

3.用戶不 他們不太了解自己的需求，所以他們不能選擇櫥柜類型時，不要根據自己的需要來選擇。

為了解決上述問題，滿足用戶需求，下面對國內供配電系統中常用的低壓配電柜的特點進行分析。

接下來，討論上述進口配電柜的柜體結構﹑分析了技術參數。

國內配電柜的主要特點是國內廠家生產的同類型配電柜具體型號不一樣，配電柜具體結構也不一樣配電柜內安裝的主要電器元件可以是進口名牌，也可以是國產品牌。

相關技術參數描述如下。

1.主母線最大額定電流：主母線能承載的最大電流的額定值。

2.額定短期耐受電流：廠家給的成套設備中的一個回路是國標GB7251.1-2005中8.2.3在規定試驗條件下可安全承載的短期耐受電流的均方根值。

3.峰值短期耐受電流：在規定的測試條件下，制造商規定了該電路可以令人滿意地承受的峰值電流。4.外殼防護等級：根據IEC60529-1989標準是成套設備提供的防止接觸帶電部件，以及防止外來固體侵入和液體進入的等級。具體分類見IEC60529標準。

5.內部分隔方式：根據IEC60529-1989標準，為了保護人身安全，開關柜被分成若干獨立的隔間。

不同型號的配電柜技術參數差別很大，進口配電柜的技術參數基本上比國產配電柜好，但不能認為進口配電柜就一定比國產配電柜好。

根據實際工作經驗，討論以下幾點

1.進口配電柜是國外開發的，一般面向全球供配電市場銷售。由于每個國家對供配電系統的要求和習慣不同，進口配電柜不一定完全適用于國內市場。

2.進口配電柜使用的主要電器元件都是進口品牌產品，部分柜體或部分柜體配件必須從國外進口，這使得進口配電柜的價格普遍比國產配電柜高很多。

3.雖然進口配電柜的技術參數很高，但大多數情況下只使用了一部分，甚至根本不能使用。比如進口配電柜可安裝的電路數量比國產配電柜多，但只能在減少電路容量的前提下才能達到，大多數情況下無法滿足用戶的需求。

4.雖然國產配電柜的技術參數比進口的低，但能滿足國內大部分供配電系統用戶的需求。

5.至于配電柜的質量，只要廠家嚴格按照3C的要求﹑檢驗表明，國產配電柜的質量不一定比進口配電柜差。

綜上所述，在選擇配電柜的型號時，要做到以下幾點

1.了解用戶 根據實際情況選擇最合適的櫥柜類型。

2.盡量使用國內知名廠家生產的國產櫥柜，don t盲目選擇技術參數較高的進口配電柜，容易造成資源浪費。

3.因為進口配電柜使用的主要部件的品牌和柜體的品牌是一樣的。因此，在選擇進口配電柜時，要注意主要部件的參數，必須滿足用戶的需求。

1）施工配電系統應配備一個總配電箱、分配電箱、開關箱，并按照“總-分-開”分級設置的順序和形式“三級配電”模式。

2）施工配電系統的配電箱、開關盒的安裝位置應合理。總配電箱應盡可能靠近變壓器或外部電源，以便引入電源。配電箱應盡可能安裝在用電設備的中心或負荷相對集中的地方，以保證三相負荷的平衡。開關箱的安裝位置應根據現場情況和工作條件，盡可能靠近其所控制的電氣設備。

3）為保證臨時配電系統的三相負荷平衡，施工現場的用電和照明應形成兩個用電回路，動力配電箱和照明配電箱應分開設置。

4）施工現場的所有電氣設備必須有自己專用的開關箱。

5）各級配電箱的箱體和內部設置必須符合安全規定，開關電器應標明用途，箱體應統一編號。停止使用配電箱時應切斷電源，鎖好箱門。固定配電箱應有圍欄和防雨防砸措施。

6）配電箱和配電柜的區別。根據GB/T20641-(2006 《低壓成套開關設備和控制設備空殼體的一般要求》

配電箱一般用于家庭使用，而配電柜多用于集中供電，如工業用電建筑用電等配電箱和配電柜是成套設備，配電箱是低壓成套設備，配電柜有高壓和低壓。

2．為了分析農村低壓電網的無功功率，在箱內安裝了DTS（X）系列的有功、無功二合一多功能電度表（安裝在儀表的儀表盤側面），用于更換原安裝的三只單相電能表（DD862系列儀表）以便在線監控負載。
