氫火焰離子化檢測器簡稱氫焰檢測器，也稱火焰離子化檢測器（FID： 火焰 電離 探測器）這是一臺用來測試氫火焰電離的機器。

氫火焰離子化檢測器

1) 典型質量檢測器；

2) 對有機化合物有很高的靈敏度；

3) 無機氣體（如N、CO、CO、O）水、含氫很少或沒有氫的物質，如四氯化碳，靈敏度低或無響應；

4) 氫火焰檢測器結構簡單、穩定性好、靈敏度高、響應迅速等特點；

5) 的靈敏度比熱導檢測器高近三個數量級，檢測極限可達10 g·g 。

1)在發射極和集電極之間施加一定的DC電壓（100—300V）構成外部電場。

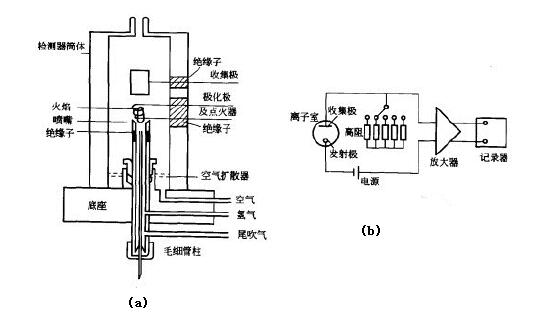

儀器結構

2) 氫火焰檢測器需要三種氣體：

N ：載氣攜帶樣品成分；

H ：為燃氣；

空氣：助燃氣。

使用時，需要調整三者之間的比例關系，使探測器靈敏度達到最佳。

通常，根據分離和分析速度的需要來選擇載氣（氮氣）選擇氫氣流速，使得氫氣流速與氮氣流速之比為1:1至1:1.4。在最佳氫、當?shù)獨饬髁勘容^高時，探測器具有較高的靈敏度和穩定性。當空氣流速較小時，檢測器的靈敏度較低隨著空氣流量的增加，檢測器的靈敏度提高當空氣流量高于一定值時，空氣流量的增加對探測器的靈敏度沒有明顯影響。一般空氣的流量是氫氣的8倍以上。

1)當含有有機物 CnHm的載氣從噴嘴噴入火焰時，在C層發生裂解反應，產生自由基：

cnhm  ─→ · CH

2)產生的自由基與D層火焰中從外部擴散的受激原子氧或分子氧反應如下：

    o  ─→趙

3)產生的正離子CHO 與火焰中的大量水分子碰撞產生分子離子反應：

下載3356,3356咳嗽導致3356渦輪機發生

4)化學電離產生的正離子和電子在外加恒定DC電場的作用下分別向兩極移動，產生微電流（大約10 ~10 A）

5) 在一定范圍內，微電流的大小與進入離子室的被測組分的質量成正比，所以氫火焰檢測器是一種質量檢測器。

6)氫火焰中 組分的電離效率很低，大約有50萬個碳原子被電離。

7)離子電流信號輸出到記錄儀，得到峰面積與組分質量成正比的色譜流出曲線

性能特征

FID的特點是靈敏度高，比TCD高1000倍左右；檢出限低，達到10~12g/s；線性范圍寬，最高可達10~7；FID結構簡單，死體積一般小于1uL，響應時間僅為1 ms，可與填充柱配合使用，也可直接與毛細管柱配合使用；FID是應用最廣泛的氣相色譜檢測器之一，它能對火焰中可電離的有機化合物作出響應，并能直接進行定量分析。FID的主要缺點是它不能檢測永久氣體、水、一氧化碳、二氧化碳、氮的氧化物、硫化氫等物質。

氣體流量

包括載氣氫氣和空氣的流動。

1. 的載氣流量一般采用N作為載氣，載氣流量的選擇主要考慮分離效率。對于一定的色譜柱和樣品，需要找到一個最佳的載氣流速，使色譜柱具有最佳的分離效果。

2.氫氣流量 氫氣流量與載氣流量的比率影響氫氣火焰的溫度和火焰中的電離過程?；鹧鏈囟冗^低時，組分分子的電離數低，產生的電流信號小，靈敏度低。氫氣流量低，不僅靈敏度低，而且容易熄滅。當氫氣流速高時，火災噪音高。因此，氫氣流量必須保持充足。

以氮氣為載氣時，氫氣與氮氣的流量比一般為1:1~1:1.5在最佳配比下，靈敏度高，穩定性好。

3.空氣流速 空氣是助燃氣體，并為CHO的產生提供氧氣?？諝饬髁吭谝欢ǚ秶鷥?nèi)對響應值有影響。當空氣流量較小時，對響應值影響較大。當流量較小時，靈敏度較低。當空氣流速高于特定值時（例如400mL/min)此時對響應值影響不大。

一般來說，氫氣與空氣的流量比為1:10

4.當氣體中有機械雜質或載氣中有微量有機雜質時，對基線的穩定性影響很大。所以要保證管道的清潔度，使用高純度的載氣。

極化電壓

正常極化電壓選擇在100 ~ 300 V范圍內。

使用溫度

與熱導檢測器不同，氫火焰檢測器的溫度不是主要因素從80攝氏度到200攝氏度靈敏度幾乎相同，80攝氏度以下靈敏度明顯下降，這是水汽凝結造成的。
