彎矩圖是表示構件不同截面彎矩的曲線。這里說的曲線是廣義的，包括直線、一般意義上的折線和曲線。彎矩圖是構件彎矩的圖示，彎矩圖在受拉側，不需要簽字。

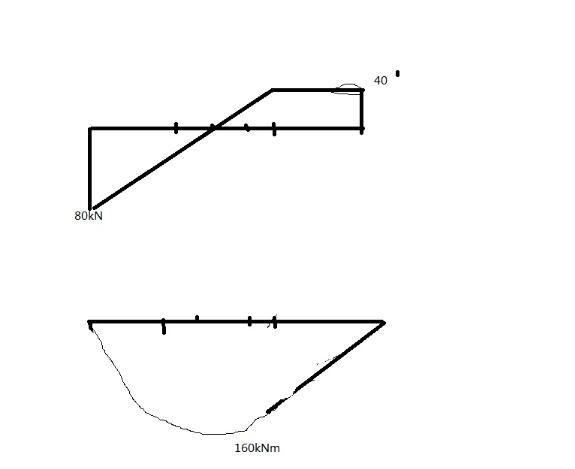

彎矩圖

1、熟悉單跨梁在各種獨立荷載作用下的彎矩圖特點：例如，集中載荷下的懸臂梁．它的力矩圖的特征是一個直角三角形；當均布荷載作用于懸臂梁全長時，其彎矩圖是一個彎曲的三角形。荷載作用下單跨梁的彎矩圖。

2、確定桿件某一截面兩端的彎矩值一般有以下三種情況：

1）無鉸梁段：一般需要先計算梁截面兩端截面處的彎矩值。

2）橫梁部分的中間有一個鉸鏈：因?yàn)橐阎跊]有外部力偶力矩的情況下，鉸鏈處的彎矩為零，所以只需計算另一截面處的彎矩。

3）橫梁中部有兩個鉸鏈：這兩個鉸鏈處的彎矩為零，所以可以根據簡支梁彎矩圖的特點直接繪制彎矩圖。

根據單跨梁彎矩圖的特點和規律．先畫出附件部分的彎矩圖，再延伸到基本部分。根據多跨靜定梁的傳力特點，附屬部分與基礎部分連接處的集中力只作用于基礎部分。而不影響附件。換句話說。這個集中力完全由基礎部分承擔。

根據超靜定結構的組成規律，利用疊加原理可以方便地繪制結構彎矩圖。當遇到三鉸剛架時，用一根假想的直桿代替折疊桿作為鏈桿支撐此時，可以將結構的一部分視為虛擬單跨梁，虛擬單跨梁的一部分具有與原結構完全相同的力學特性和變形特性，這樣就可以快速繪制出結構的彎矩圖。

畫彎矩圖有兩個關鍵點：一是準確繪制曲線的形狀，即確定彎矩圖的圖形特征：二是確定曲線的位置，即在已知曲線的形狀中、確定尺寸后平面曲線的位置，這就要求先確定曲線上任意兩點的位置，這里兩點的位置是指某兩個截面處的彎矩值。

可以看出，彎矩圖的繪制主要指以下兩項工作：1）確定圖形特征和特征值；2）獲得了兩個截面的彎矩值。
