全景攝像機可以獨立實現大范圍攝像，無死角監控其概念和初級產品誕生已久，但成熟的商業產品直到70年前才正式出現。而且因?yàn)槟壳皣?guó)內的安全標準大多在模擬攝像機隨著網絡攝像機的發展，全景攝像機沒有統一的標準定義，導致在某些項目的實施中出現識別問題。一般來說，目前主流的全景攝像機通過懸掛和壁掛可以分別達到360°和180°的監控效果，而有的攝像機只有120°到130°的監控效果視場角因?yàn)樗梢詽M(mǎn)足客戶 s要求監控更廣的區域，所以也可以稱之為全景攝像機（廣角全景攝像機）。

全景攝像機

360度全景攝像頭，可以無盲區的監控和覆蓋現場，配備了一個魚眼鏡頭或者反射鏡（如拋物線，雙曲線鏡面等）或者多個朝向不同方向的普通鏡頭拼接在一起，360度全景視野（FOV視野）一臺全景相機可以代替很多普通相機監控?cái)z像機實現了無縫監控，實現了監控的新應用，應用于包括監獄在內的各個領域、政府機關、銀行、社會安全、公共場所、文化場所等。

全景多攝像機視覺系統（全方位多-OMS照相機系統）它是一種全景相機，其中封裝了多個不同方位的傳感器，通過拼接子幀圖像獲得全景效果。主流產品的結構是將多個兩百萬圖像的傳感器和一個獨立視場的短焦鏡頭封裝在一個統一的外殼里。數字處理壓縮等核心技術集成在前端固件上，根據用戶需求將若干幅單張圖像整合成180°或360°高清全景圖像，再通過網絡或高速總線傳輸?shù)胶蠖?a href="https://www.www.www15h.com/doc-view-1378.html" target="_blank">管理平臺。

采用魚眼全景成像光學系統，中心無盲區；300萬像素高清輸出，協調大視場覆蓋和分辨率的要求；適用于會議室、辦公室、大廳/大堂、商場、倉庫、車間等大型開放室內區域的監控要求；免費全景監控系統軟件，顯示八種數字云臺（DPTZ）模式實時擴展瀏覽全動態視頻；提供SDK開發套件以訪問第三方網絡管理平臺。

高清視頻監控近幾年發展很快，主要是解決人在正常監控過程中的問題“細節”看不清的問題。高清”即“高分辨率”高清的定義最早來自數字電視領域，高清電視，也叫“HDTV”這是由美國電影和電視工程師協會確定的高清晰度電視的標準格式。電視的清晰度是以水平掃描線的數量來衡量的，其集中式高清劃分如下[2]

1）1080i格式是標準的數字電視顯示模式，1125垂直掃描線，1080可視垂直掃描線，1633609，分辨率為1920×1080，隔行掃描/60Hz，線路頻率為33.75KHz。

2）720p格式是一種標準的數字電視顯示模式，具有750條垂直掃描線，720條可視垂直掃描線，1633609，分辨率為1280×720，逐行/60Hz，線路頻率為45KHz。

3）1080p格式，分辨率1920×1080的逐行掃描，專業格式。高清電視就是支持1080i、720p和1080p的電視標準。

2011年2月，Upano團隊在高清全景相機領域取得了長足的進步，目前已經研發出800萬臺相機、1000萬級高清全景相機每秒可拍攝15至25幀，分辨率是目前主流相機的5至8倍。

全景照相機可以實時和全局地監控大場景、全方位監控和全角度拍攝，在靜止?fàn)顟B(tài)下，可以180度或360度監控。監控時，攝像機可以在不改變畫面的情況下拍攝同一個大場景，解決了普通攝像機在多個方向監控時畫面不連貫的問題，監控人員的工作更加方便。

團隊負責人之一中科院寧波材料所研究員肖表示，目前主流相機的分辨率最多在200萬像素左右，500萬像素以上的相機幀率較低，無法實現高質量的連拍，而這款高清全景相機很好地解決了這一問題。

第一步：取出支架，準備好工具和零件：漲塞、螺絲、改錐、小錘、0x9B9C]等必要工具；根據預先確定的安裝位置，檢查膨脹塞和電鉆型號大小，試一下支架螺絲和攝像頭底座螺絲是否合適，預埋管道接口是否處理好，測試線纜是否暢通，準備好了就進入安裝程序。

第二步：拿出相機，按照預定自攻螺絲型號和規格，小心裝上鏡頭（紅外一體式相機不需要安裝鏡頭）注意不要用手觸摸鏡頭和CCD鏡頭和CCD固定牢固后，打開電源，連接主機或現場使用顯示器、調節小電視機的光圈焦距等。第三步：拿出支架、漲塞、螺絲、改錐、小錘、電鉆等工具應根據預定位置配備支架。檢查牢固后，按約定方向安裝攝像頭；

第四步：如果有必要安裝護罩，在第二步之后，直接從這里開始安裝護罩。

1、打開護罩的蓋板和尾門；

2、拉出固定金屬片，固定攝像頭；

3、將攝像機鏡頭裝入護罩內；

4、復位上蓋板和尾門，拉直電纜，固定并安裝在支架上。

第五步：將焊接好的視頻電纜的BNC插頭插入視頻電纜的插座，并確認其固定牢固。

第六步：將電源適配器的電源輸出插頭插入監控?cái)z像機的電源插座，并確認牢固程度。

第七步：將電纜的另一端連接到控制主機或監視器(電視機)，確保牢固。

第八步：接通監控主機和電源適配器通過監視器將攝像機角度調整到預定范圍。

從產品的技術層面分析全景相機有四個關鍵點。

首先，鏡頭的質量會極大地影響監控圖像的質量；好的鏡頭可以達到高清晰度、超過100萬像素，幀速率(每秒鐘動畫傳輸?shù)乃俣?越高，越能清楚看到監控目標的移動過程和詳細動作。

第二，性能好的全景相機，分辨率一定要高攝像機電源由于全景攝像機的監控范圍廣，圖像傳感器的信息量必然是巨大的，不像一般的攝像機只需要處理監控場景中的一部分圖像。所以圖像傳感器分辨率的高低也是影響監控成像放大后圖像清晰度的關鍵。

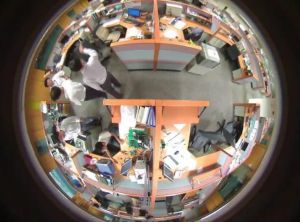

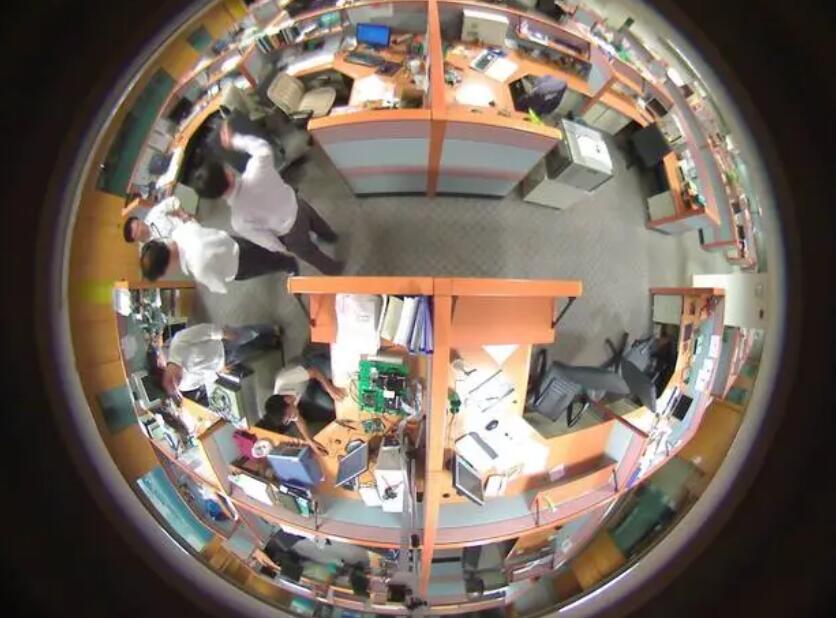

再次，魚眼鏡頭全景相機的成像原理與普通相機不同，圖像邊緣往往會形成凸起、畫面變形，所以比普通相機更容易使圖像失真或扭曲，影響成像質量。所以如何矯正、還原圖像，看清監控對象，是全景相機最重要的問題。

理論上，有兩種方法可以校正魚眼鏡頭的圖像畸變一種方式是由后端平臺處理信息、還原成像；另一種是直接在攝像頭內置軟件中修正，然后傳輸?shù)奖O(jiān)控后端。一般來說，推薦后者解決魚眼鏡頭畸變問題，可以緩解網絡傳輸寬帶和后端存儲壓力，提高監控運行效率。

第四，虛擬PTZ可以用來放大存儲的圖像、縮小等細節觀察。在安防監控領域，PTZ用于控制云臺上下左右旋轉和聚焦鏡頭，用于自動或手動跟蹤鎖定的目標，在監控范圍內全程跟隨目標。全景照相機采用的虛擬PTZ具有類似的應用概念圖像傳感器系統的跟蹤效果只是不需要像真正的云臺一樣進行實際的機械化旋轉，而是通過圖像的縮放來達到類似的效果，從而大大增加了監控系統的使用壽命，使監控人員更容易上手操作，降低維護成本。

全景相機的應用范圍一般包括公共場所、工業監控、交通管理、醫療設施、樓宇監控、校園、商場和娛樂場所等。但由于全景相機推出時間較短，有其技術局限性，如上述圖像失真和魚眼全景相機的超廣角效果雖然可以監控大面積，但是焦距比較短，大大限制了探測范圍半徑5米左右就能看清人臉，進一步就模糊了。

所以在實際應用中，全景相機更適合小空間、監控環境簡單的場所，如零售店、小型商場、電梯、停車場和會議室等。只需要一個全景攝像頭就可以實現無死角、看清細節的監控。

至于環境簡單空曠的場景，比如大型場館，由于設置多個監控?cái)z像頭的不便，使用全景攝像頭也是不錯的選擇。

但如果是要在相對復雜的環境下使用，比如人流量大的商場、步行街、十字路口等全景相機仍然可以 不要完全更換螺栓、半球等常規傳統相機，所以一般建議搭配常規相機使用，相輔相成。

全景攝像機的優點是可以用最少的裝機容量達到最高效的監控效果，也就是可以減少遮擋、布線和人員建設費用等，可以降低監控工程的成本。但它的發展時間畢竟短(五年)，也有不可忽視的劣勢，比如相機單價高、監控距離沒有被打破，圖像存儲、減等問題急需調整完善。

因此，我們可以 t盲目崇拜全景相機，取代傳統相機的功能和作用是不可能的。因此，如何將全景相機和傳統相機結合起來使用，使它們可以互相學習除了技術突破之外，現階段最重要的問題是要考慮如何最大化監控效果。
